Alat Uji Dimensi Kendaraan

Alat Ukur Over Dimensi Over Load (ODOL)

Apa itu ODOL?

Penindakan administratif dilaksanakan melalui tilang elektronik (ETLE), larangan melanjutkan perjalanan, dan kewajiban bongkar muatan berlebih sesuai Peraturan Pemerintah No. 55 Tahun 2012 dan Permenhub No. 18 Tahun 2021 sebagai dasar teknis

Apa itu Over Dimensi

Over Dimensi adalah kendaraan yang memiliki dimensi yang melebihi batas standar yang ditentukan oleh peraturan lalu lintas. Ini bisa meliputi panjang, lebar, tinggi, ROH, FOH, Wheelbase, dan berat kendaraan.

Apa itu Over Load

Overload pada kendaraan mengacu pada kondisi di mana kendaraan membawa muatan yang melebihi kapasitas maksimum yang ditentukan oleh pabrikan atau peraturan yang berlaku. Overload dapat menyebabkan beberapa masalah serius.

Alat Ukur Dimensi Kendaraan

Berdasarkan teknologi pemrosesan data Laser 3D dan i-Cloud terbaru, COSBER telah mengembangkan sistem C-VDSS 1/2, pemindai dimensi Radar Laser 3D presisi tinggi yang cocok untuk semua jenis kendaraan. Sensor Radar Laser berkinerja tinggi secara otomatis dan mengumpulkan informasi dimensi 3D. Sistem C-VDSS 1/2 bertahan selama bertahun-tahun dalam praktik nyata di pusat inspeksi di Asia maupun di Eropa untuk pengujian jutaan kendaraan, ini menunjukkan berbagai fungsinya yang kuat dan keandalan yang tinggi.

Alat Ukur Dimensi Kendaraan-1 Alat Ukur Dimensi Kendaraan-2 Alat Ukur Dimensi Kendaraan-3

Tujuan dan ruang lingkup

Dimensi pemindai kendaraan otomatis mengukur panjang, lebar, dimensi lebih tinggi dan berat kosong maupun isi. Truk berat sedang, kendaraan khusus, trailer yang menggantung bagian luar dimensi harus diukur secara otomatis. Produk ini cocok untuk instalasi lingkungan indoor dan outdoor, pengguna tidak menambah biaya infrastruktur. Dan kami juga mmberikan pengukuran ini dengan versi Mobile

Click Inaproc Disini

Sistem Perangkat Lunak :

  1. Otomasi tingkat tinggi: kontur luar kendaraan otomatis mengukur panjang, lebar, dimensi lebih tinggi, proses pengukuran tanpa campur tangan manusia.
  2. Kecepatan cepat: Perangkat lunak algoritme paralel terintegrasi, berjalan pada industri komputer multi-CPU berperforma tinggi, dalam hasil pengukuran output kendaraan dalam waktu 30 detik berlalu.
  3. Akurasi tinggi: mengukur kesalahan <1%.
  4. Visualisasi proses deteksi: pengukuran ditampilkan dalam gambar, simpan untuk memudahkan akses dan peninjauan.
  5. kepraktisan: "non-stop" berdasarkan metode deteksi tipe, persyaratan operasi rendah driver; instalasi tidak memakan ruang.
  6. Antarmuka Jaringan: perangkat lunak sistem deteksi kendaraan dan hubungan jaringan, kontrol yang mudah, dan pertukaran data.
  7. Adapun yang dapat diukur oleh alat ini adalah FOH (Front Overhang), ROH (Rear Overhang), Wheelbase (Jarak Sumbu), Lebar, Tinggi, Panjang, Groundbase dan Titik Beban Q (Opsional)
  8. Dapat pula dikombinasikan dengan Beban Kendaraan (Timbangan) untuk mendapatkan MST (Muatan Sumbu Terberat).
  9. Photo Tampak 4 sisi: Depan, Belakang, Kiri dan Kanan.
Vehicle Dimension Scanning Vehicle Dimension Sensor

Manfaat Utama :

  1. Otomatis: Pengukuran otomatis satu tombol dengan mode Drive-through dalam 30 detik, mode Statis Kendaraan dalam 60 detik.
  2. Dimensi Besar: Rentang pengukuran tinggi dari 0 ~ 6m, panjang dari 0 ~ 25m, bergantung pada kode tata letak situs.
  3. Akurasi: Teknologi & Algoritma Multipoint Matrix memastikan akurasi hasil dalam 1%, menampilkan kelulusan 12 mm
  4. Instalasi Fleksibel: Kit instalasi desain khusus cocok untuk Indoor, Outdoor, dan bahkan di dalam casing instalasi testlane.
  5. Semua operasi cuaca: Tahan air di luar ruangan dengan sertifikat IP68, kisaran suhu kerja yang luas -20°C - 50°C.
  6. Akses Databess: Manajemen data lokal terintegrasi dan koneksi i-cloud dapat diakses

Specification :

  1. Test Mode: Non contact Vehicle Dynamic
  2. Test Time: C-VDSS-1: < 30 seconds
  3. Length Test range: C-VDSS-1: < 22 seconds
  4. Width Test range: 0 - 5 meters
  5. Height Test range: 0 - 6 meters
  6. Laser Accuracy: C-VDSS-1: < 10mm
  7. Test result Repeability: 99%
  8. Resolution: 1mm
  9. Grand Flatness Requirement: ± 20mm per 10 meter
  10. Laser radar scanning: 3 Pcs fix positions
  11. Qualification: IP68 & EC
  12. Power Supply: 200W / 220V / 50Hz

Weight in Motion

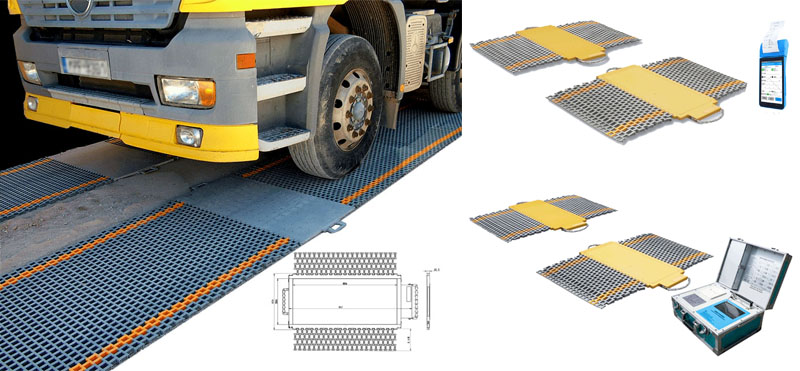

Alat ukur dimensi kendaraan dapat di integrasikan dengan timbangan portable Weigh in Motion (Pengukuran Dynamis), timbangan ini ditempatkan setelah pengukuran dimensi kendaraan telah dilakukan. Ini akan menghasilkan data-data yang dibutuhkan dalam mengetahui berat masing-masing sumbu kendaraan.

Weigh in Motion Wireless Handheld
